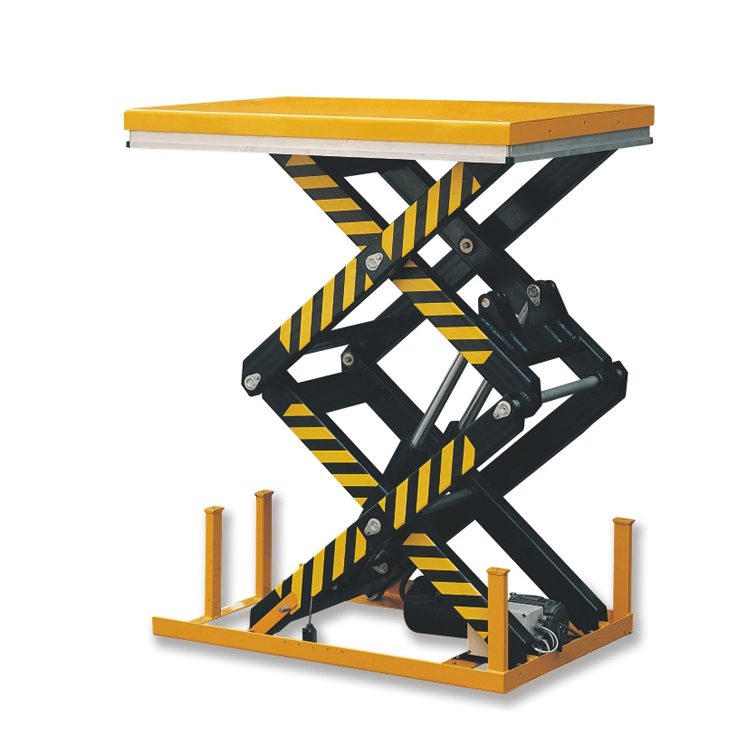

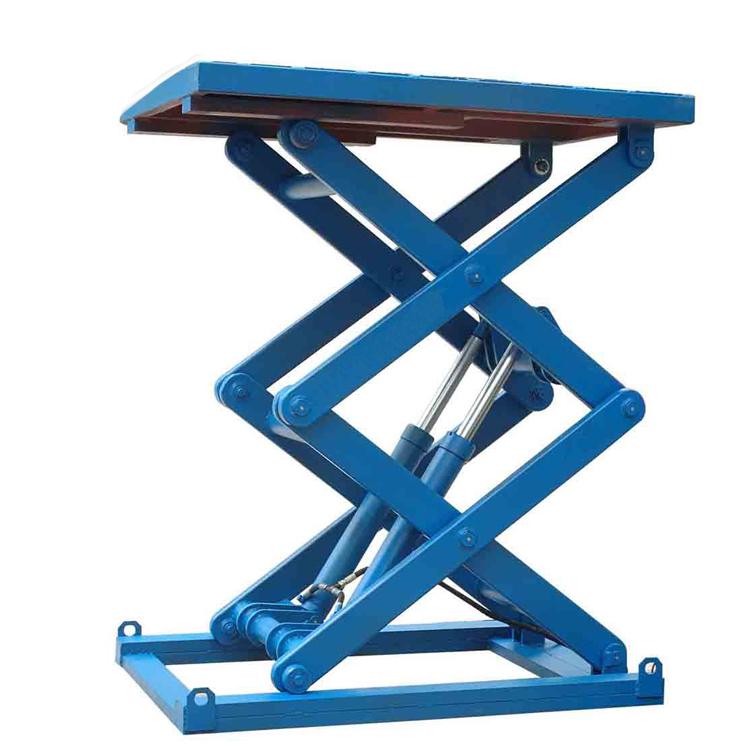

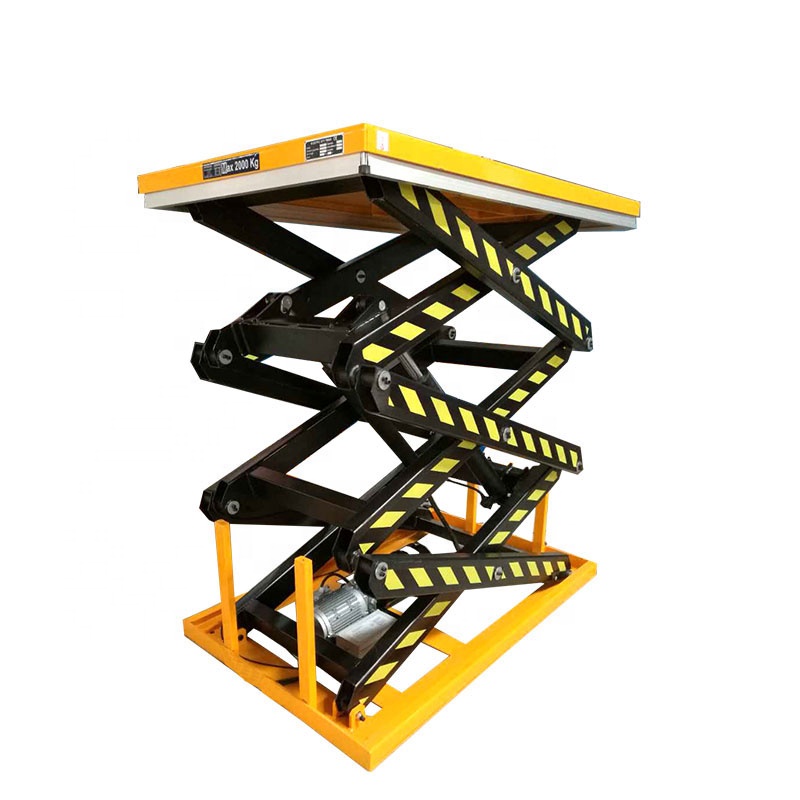

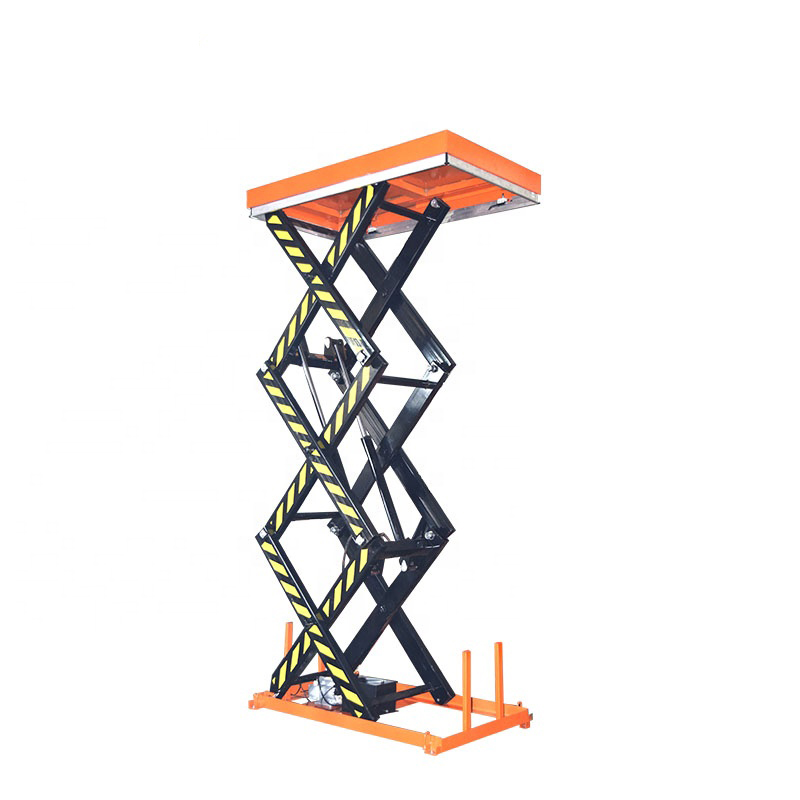

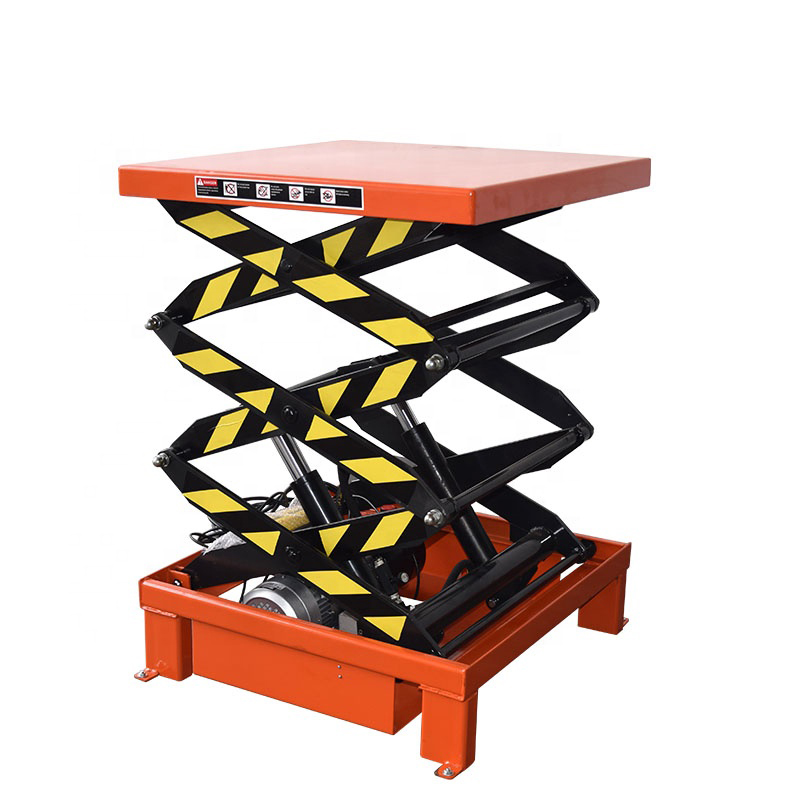

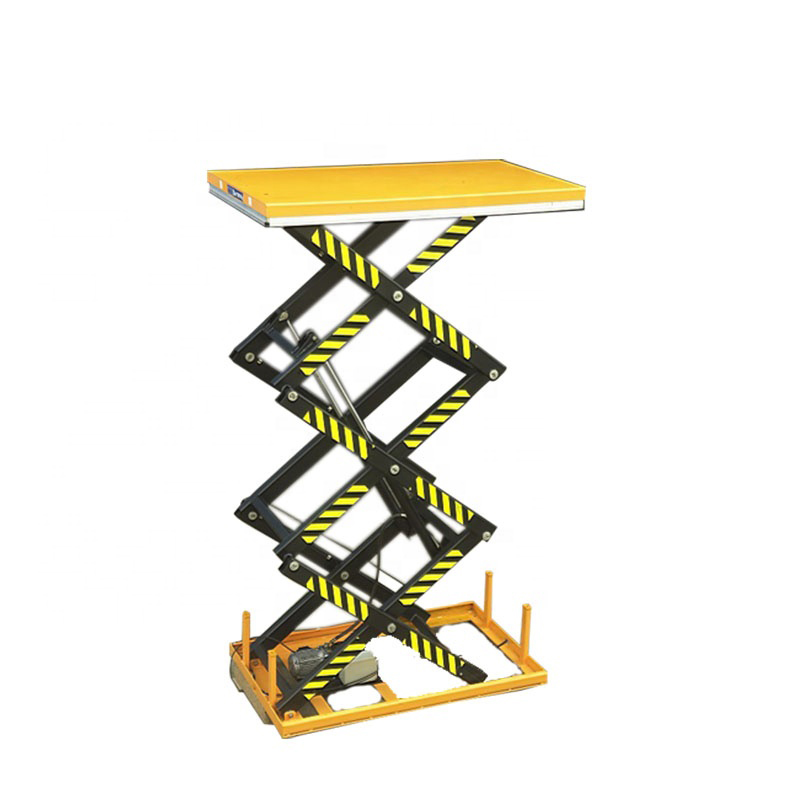

Bàn nâng thủy lực kiểu cắt kéo nhiều tầng thông thường có tải trọng từ khoảng 500kg đến 2000kg và có thể nâng đến chiều cao từ 4m đến 14m.
Với bàn nâng thủy lực kiểu cắt kéo thông thường nếu chiều cao nâng yêu cầu càng lớn thì tải trọng nâng tối đa sẽ càng giảm bởi áp lực phân bố cho các khớp gối đỡ nhiều hơn.
Đặc tính kỹ thuật:
- Tải trọng nâng: 500kg-2000kg
- Chiều cao nâng: 4m-14m
- Chiều cao hạ bàn: 0,5m
- Kích thước bàn = dài x rộng: theo yêu cầu
- Nguồn điện: 1 pha, 3 pha, hoặc ắc quy 24V
Cấu tạo cơ bản của bàn nâng dạng cắt kéo:
Bàn nâng thủy lực dạng cắt kéo có cậu tạo cơ bản gồm một số bộ phận sau:
- Khung đế:
- Thanh đẩy:
- Sàn thao tác
- Nguồn thủy lực
- Xilanh thủy lực
- Bàn điều khiển
- Tủ điều khiển
- van xả an toàn
Bàn nâng được vận hành bằng các nút bấm trên bảng điều khiển ở cả dưới mặt nền và trên sàn thao tác, cơ bản nó bao gồm nút nâng, hạ, nút khẩn cấp, công tắc chuyển chế độ, khóa an toàn. Mặt sàn thao tác làm bằng tôn chống trượt đảm bảo an toàn cho người và vật tư. Giữa các thanh chịu lực được liên kết với nhau thông qua các khớp nối trục quay, bên trong có bạc đồng bôi trơn tự động, cho nên hệ khung hoạt động rất bền bỉ và trơn tru.
Ưu nhược điểm của bàn nâng thủy lực dạng cắt kéo:
Ưu điểm:
- An toàn trong vận hành vì bàn nâng kiểu cắt kéo được gắn kết với nhau thành hệ kín và lực ma sát giữa các khớp nối góp phần làm cho sàn nâng chỉ có thể từ từ hạ xuống mà không thể rơi tự do khi có sự cố xảy ra.
- Với kích thước mặt sàn nâng lớn có thể thiết kế nâng hạ các thiết bị tải trọng cao như ô tô, máy thiết bị
Nhược điểm:
- Chiều cao và tải trọng nâng phụ thuộc kích thước bàn nâng, bàn nâng kích thước càng nhỏ thì phải bố trí nhiều tầng thanh xếp chồng và tổn thất năng lượng trên nhiều khớp nối dẫn đến tải trọng nâng của bàn không lớn. Do vậy nếu cần nâng cao với tải trọng lớn thì buộc kích thước bàn nâng cũng phải lớn. Do vậy bàn nâng cắt kéo thường chỉ nâng với chiều cao hạn chế
- Tốc độ chậm do áp lực từ xilanh cần phân bổ một cách từ từ đến các khớp nối
- Khi lắp cần có dẫn hướng để tránh rung lắc trong quá trình vận hành
